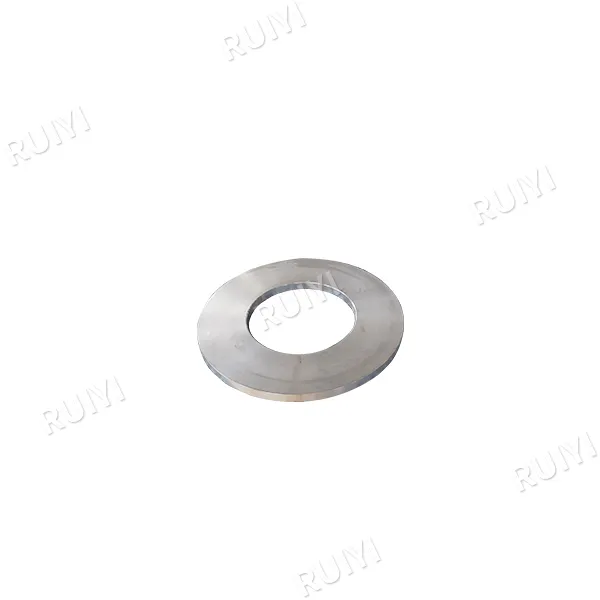

Фланец, также известный как фланец или фланец, является компонентом, который соединяет валы друг с другом. Он в основном используется для соединения концов труб, а также используется в качестве фланца на входах и выходах оборудования для соединения двух устройств. Он играет важную роль в трубопроводных системах, работая вместе с прокладками и крепежными деталями для формирования фланцевых соединений, обеспечивая надежные трубопроводные соединения и превосходные характеристики уплотнения.

Типы и классификации

Существует множество типов фланцев, которые можно классифицировать с разных точек зрения. Вот некоторые общие методы классификации:

Классификация по способу подключения:

Плоский приварной фланец (ПЛ): также известный как фланец внахлест, состоящий из двух стальных пластин, сваренных вместе, обычно используется для соединения трубопроводов низкого давления.

Приварной фланец (WN): состоит из двух сварных стальных пластин или поковок, обычно используется для соединения трубопроводов среднего и высокого давления.

Фланец с раструбной сваркой (SW): Один конец приварен к стальной трубе, а другой конец соединен болтами. Обычно используется в трубопроводах с PN ≤ 10,0 МПа и DN ≤ 40.

Резьбовой фланец (Th): Внутреннее отверстие фланца обработано в трубную резьбу и соединено с резьбовыми трубами. Это несварной фланец, подходящий для ситуаций, когда сварка на месте не допускается.

Свободный фланец: включая свободный фланец со стыковой сваркой и свободный фланец с плоской сваркой, в основном используется для экономии материалов или облегчения строительства. Его структура позволяет использовать различные материалы для деталей фланца и трубы.

Классификация по материалу:

Фланец из углеродистой стали: изготовлен из углеродистой стали, обычно используется для общепромышленных трубопроводных соединений.

Фланец из нержавеющей стали: изготовлен из нержавеющей стали, подходит для соединения трубопроводов с агрессивными средами.

Фланец из легированной стали: изготовлен из легированной стали, подходит для соединения трубопроводов высокой температуры и высокого давления.

Фланцы из других материалов, например, медные фланцы, пластиковые фланцы и т. д., подходят для особых случаев, например, для водопроводных и пластиковых трубопроводов.

Классифицируются по форме уплотнительной поверхности:

RF: Наиболее распространенная форма уплотнительной поверхности, подходящая для большинства ситуаций.

Вогнуто-выпуклая поверхность (ВВП): подходит для ситуаций с немного более высоким давлением.

Поверхность с пазом и шипом (TG): подходит для легковоспламеняющихся, взрывоопасных, токсичных сред и сред с высоким давлением.

Полная плоскость (FF): подходит для ситуаций с низким давлением и нетоксичными средами.

Кольцевая соединительная поверхность (RJ): используется для специальных уплотнений высокого давления.

Сценарии применения

Фланцевые соединения играют важную роль в инженерном проектировании, широко используются и являются незаменимыми. Будь то проектирование трубопроводов, трубная арматура и клапаны, или оборудование и компоненты оборудования, такие как люки, указатели уровня со смотровыми стеклами и т. д., все они опираются на поддержку фланцев. Кроме того, фланцевые соединения также являются незаменимой частью в таких профессиональных областях, как промышленные печи, теплотехника, водоснабжение и водоотведение, отопление и вентиляция, а также самоконтроль.
